Was bedeutet die farbliche Kennzeichnung bei Gewindestangen?
Farbcode bei Gewindestangen

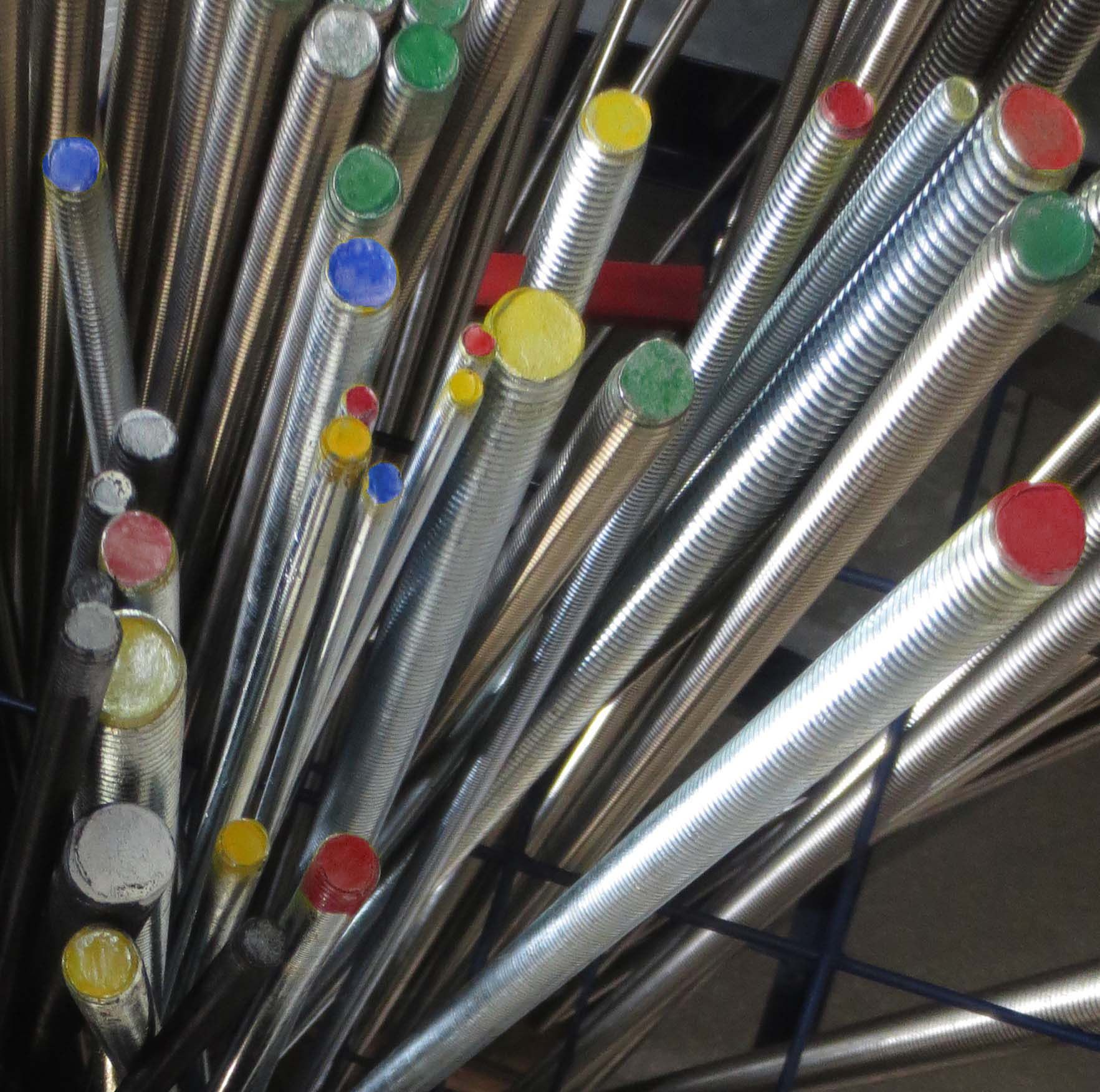

Die farbliche Kennzeichnung von Gewindestangen nach DIN 975 / DIN 976-1 dient der eindeutigen Identifikation des Materials und der Festigkeitsklasse. Sie ist insbesondere bei größeren Stückzahlen, unterschiedlichen Qualitäten und automatisierten Montageprozessen ein wichtiges Hilfsmittel zur Vermeidung von Fehlzuordnungen.
Gemäß Norm dürfen Gewindestangen ab Durchmesser M5 alternativ zur Stempelung über einen Farbcode gekennzeichnet werden. Die Kennzeichnung wird an einem oder beiden Enden der Stange aufgebracht und ermöglicht eine schnelle visuelle Zuordnung.
Farbcodes und ihre Bedeutung
Stahl – Festigkeitsklassen
4.8 – keine Kennzeichnung
5.6 – braun
5.8 – blau
8.8 – gelb
10.9 – weiß
12.9 – schwarz
Edelstahl
A2 – grün (RAL 6024)
A4 – rot (RAL 3000)
- Technischer Nutzen der Farbkennzeichnung
- Die farbliche Kennzeichnung unterstützt:
- Fehlervermeidung bei der Auswahl unterschiedlicher Festigkeitsklassen
- Beschleunigte Wareneingangsprüfung
- Sichere Zuordnung in Montage- und Produktionsprozessen
- Visuelle Kontrolle auch ohne Messmittel oder Stempelung
- Standardisierte Identifikation über verschiedene Hersteller hinweg
Ausführungen sofort verfügbar lagernd:
- Regel- und Feingewinde
- inksgewinde
- Trapezgewinde
- Zollgewinde
Materialvarianten sofort verfügbar lagernd:
- Stahl der Festigkeitsklassen 5.6, 8.8, 10.9 und 12.9 (blank oder verzinkt)
- Edelstahl A2, A4
- Messing (ohne farbliche Kennzeichnung)
- Alu (ohne farbliche Kennzeichnung)
- Polyamid (ohne farbliche Kennzeichnung)
