DIN und ISO sind häufig austauschbar,

aber eben nicht das Gleiche.

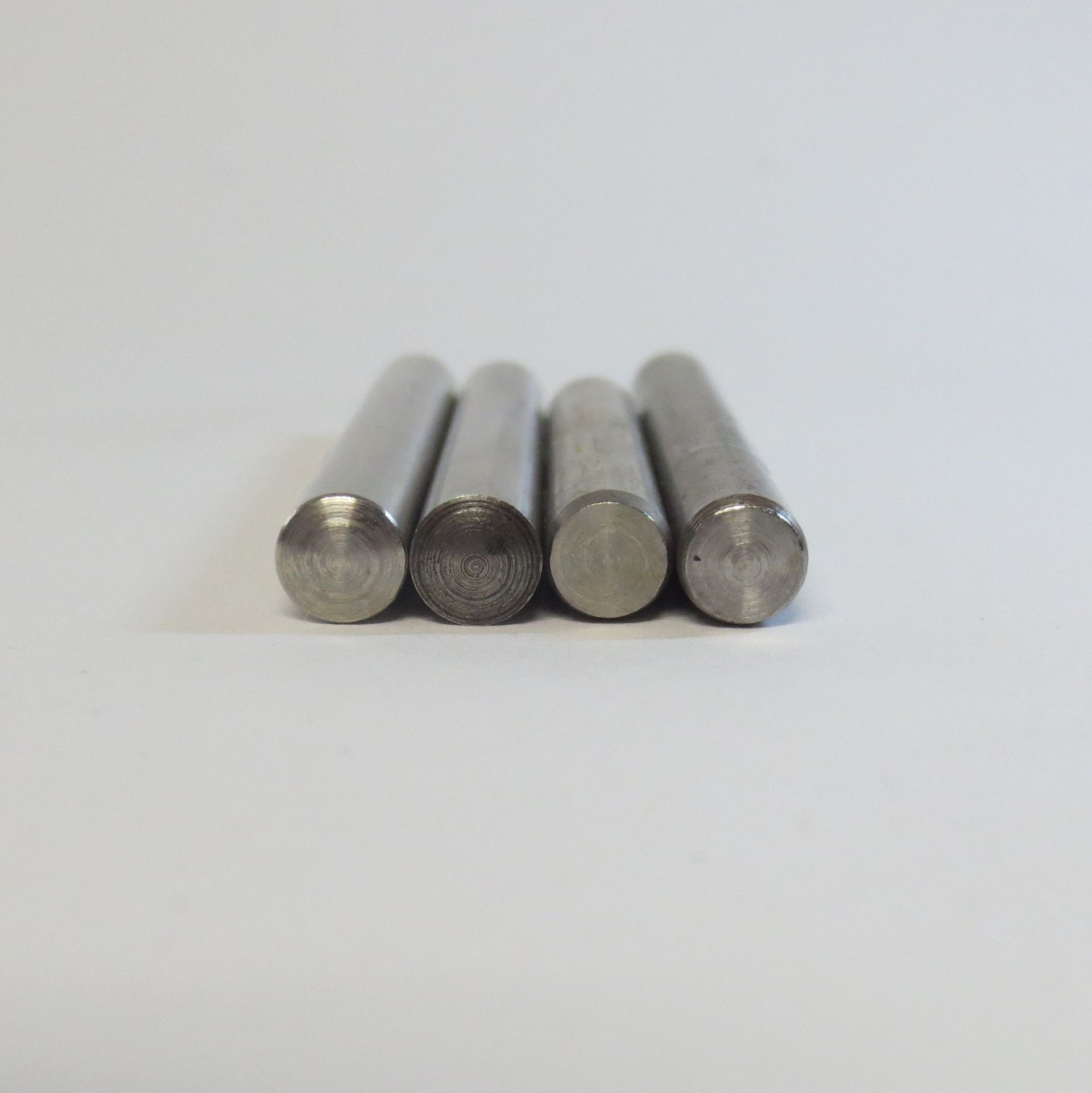

Passform m6 und h8 bei Stiften, Unterschied DIN und ISO

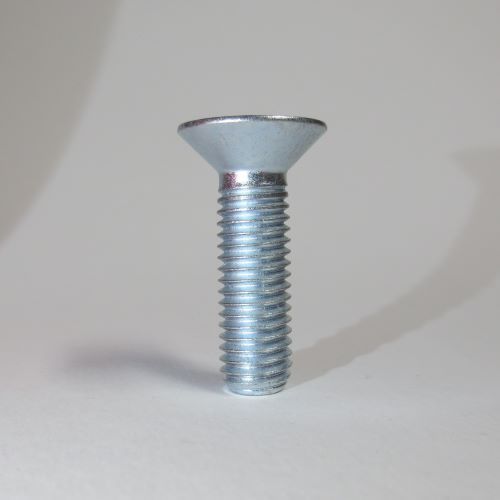

Seitenansicht einer DIN 7991 - Schraube

DIN 7991

Kopfdurchmesser und - höhen abweichend von ISO 10642

Senkloch Ø:

6 mm (M3),

8 mm (M4),

10 mm (M5),

12 mm (M6),

16 mm (M8),

20 mm (M10) usw.

Button

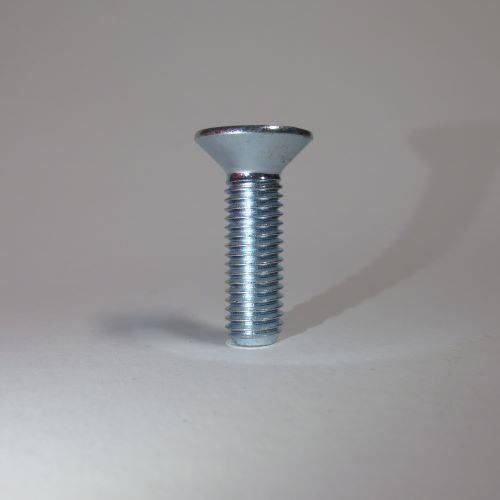

Seitenansicht einer ISO 10642-Schraube

ISO 10642

Kopfdurchmesser und - höhen abweichend von DIN 7991

Senkloch Ø:

6,72 mm (M3),

9,00 mm (M4),

11,20 mm (M5),

13,50 mm (M6)

18,00 mm (M8),

22,40 mm (M10) usw.

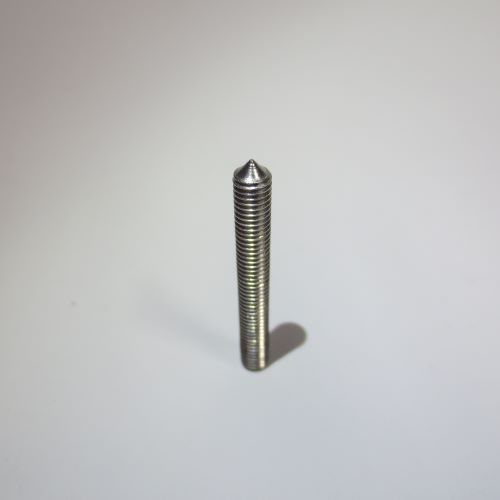

typiche Nadelspitze einer DIN 914

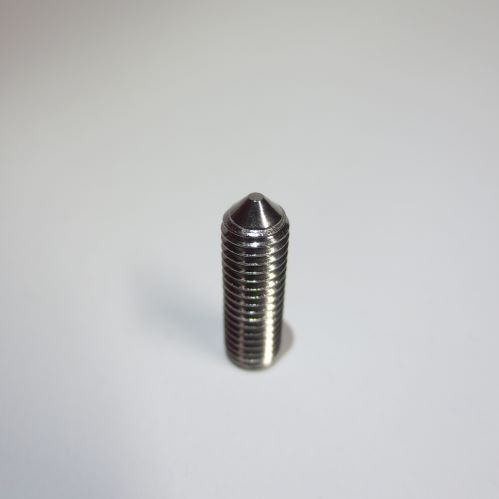

typische abgeflachte ISO-Spitze

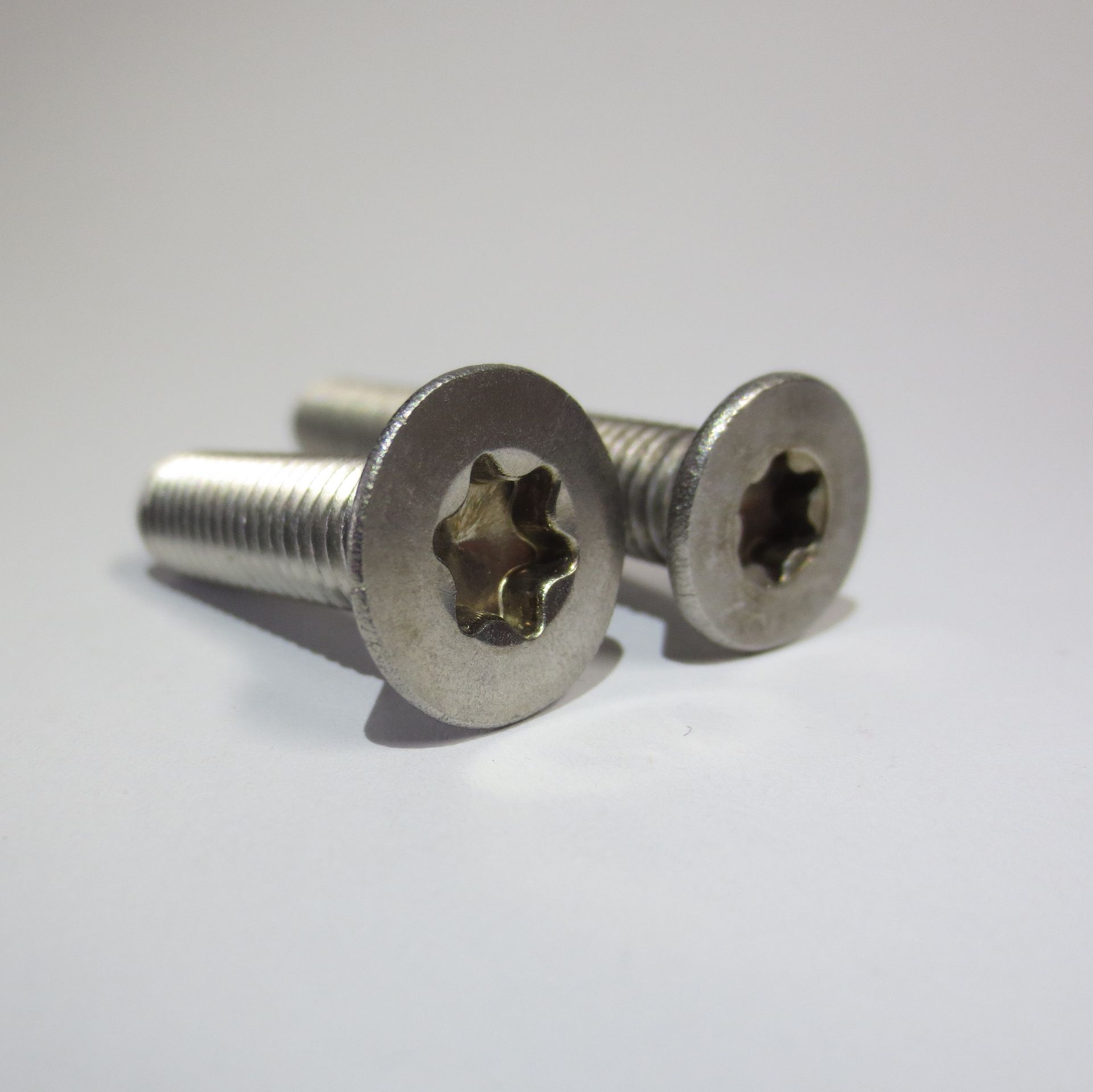

Unterschied bei DIN und ISO Ø 15,8 mm (ISO 14581) Ø 14,5 mm (DIN 965

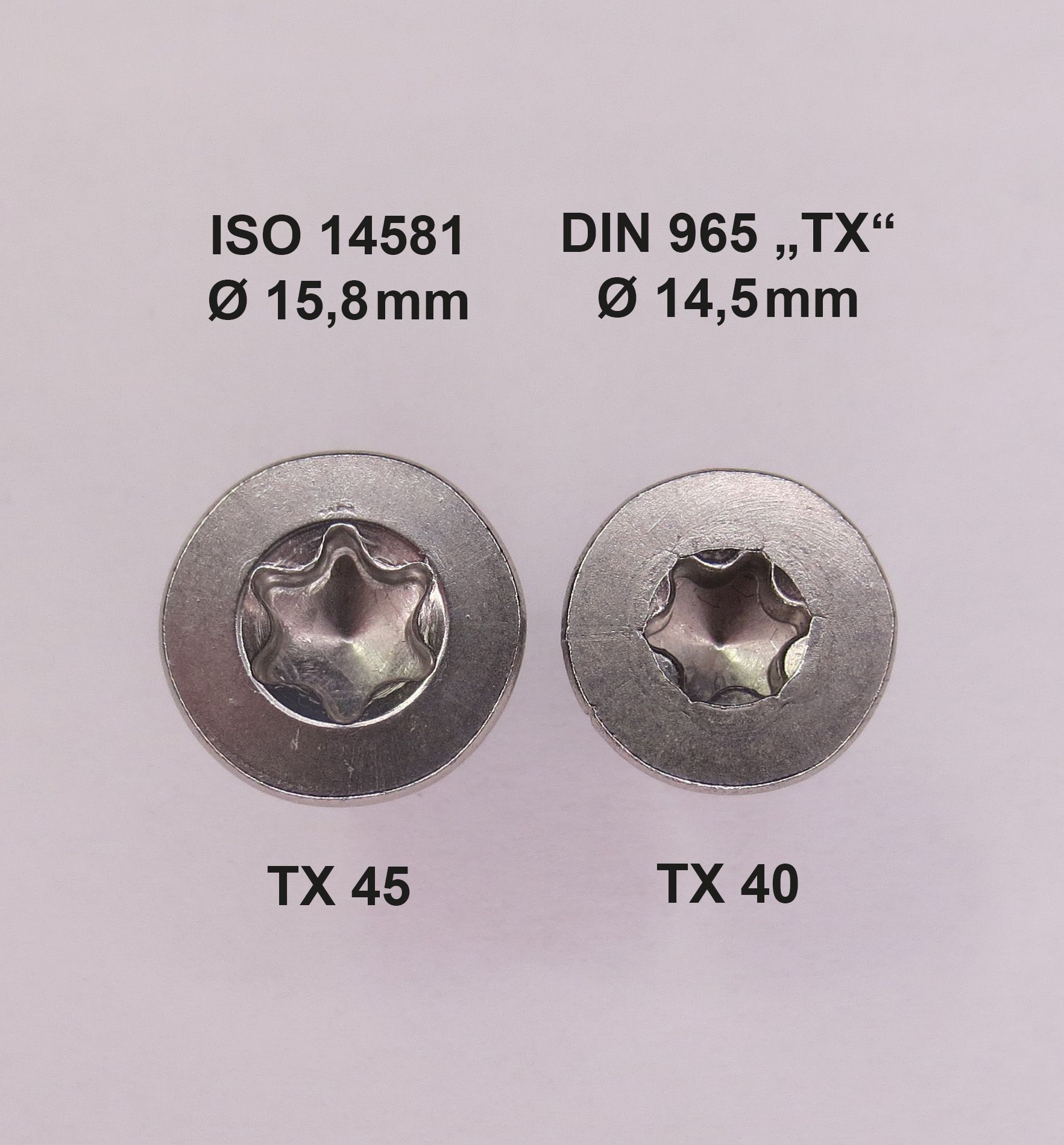

Unterschied bei DIN und ISO Schrauben Norm
